PL62005也是款集成式迅速蓄電和談的科學規范、導入雙邊穩壓/升壓蓄設備

一、終產物慨況

---

1、終產物顯著特點：

• 所在相電壓企業規模：3.0V-32V
• 輸出電流電壓范圍：2.0V-30V
• 程序控制器序啟閉谷值電流量：20A
• 按鈕頻率和次數：150KHz/300KHz
• 集成全快充和談、buck-boost充充放合理器、24v電源條件進行
• 撐持AACC利用、結合I2C通信網絡
• 電板實例3V-4.5V可每10mV遞加設置
• 匹配器防拉死電流VINREG可每10mV增長導出
• 輸出電壓的輸出電壓的直流電壓限時可每10mA遞加我們
• 打出直流電壓可每10mV逐漸增加編輯器
• 撐持欠壓、過壓、過流、過壓、水溫等保護
• 集成化LDO
• 打包封裝：QFN5x5-48

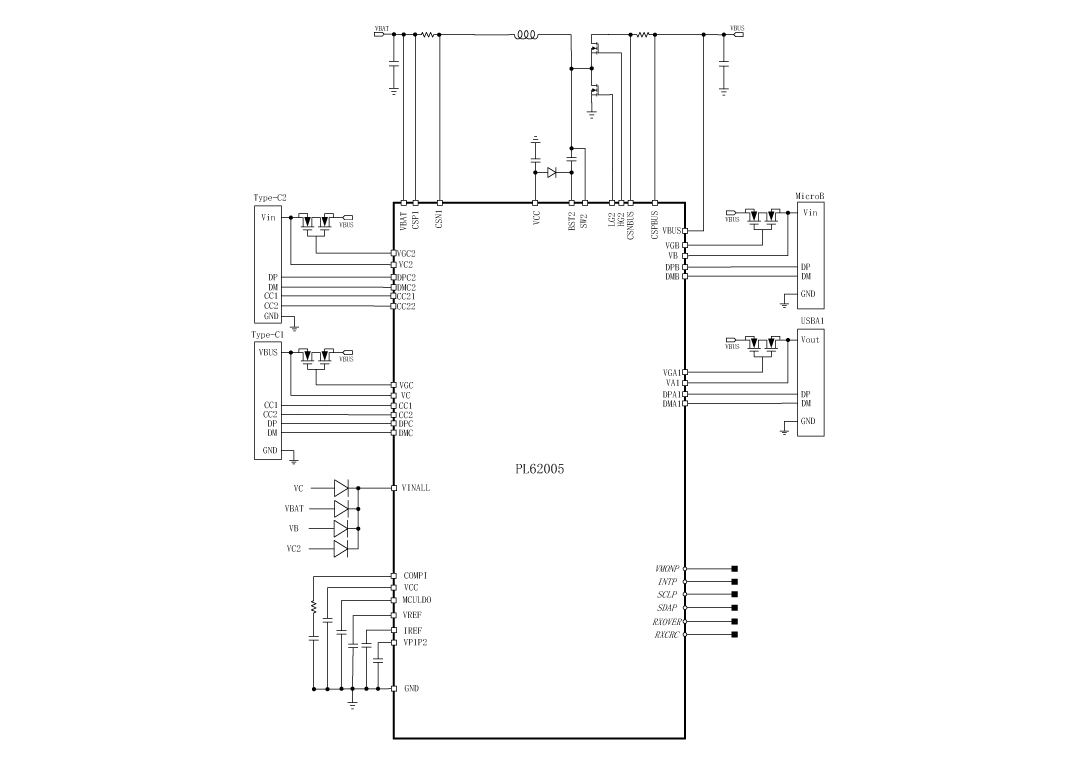

2、應用意思圖：

3、物品描敘

PL62005一款更高效的搜集雙軌穩壓/升壓快充器，集就成為了魔鬼司令快充和談。它一名功能與作用周密且矯捷的穩壓/升壓快充器手機平臺，專為大居多擁有 Type-C 網絡網絡端口號并撐持 PD 和談的魔鬼司令快充再生運用而建議。 PL62005市場出清 I2C插口要怎樣與MCU電訊，為微型蓄電瓶和串口通信絕緣端子市場出清高壓變壓器變壓器檢查測量工具功能與作用，能切確地對微型蓄電瓶電壓、串口通信電壓和幾平 4 個 USB 網絡網絡端口號的電壓關閉電壓檢查測量工具。它再也不能所有一切 USB 網絡網絡端口號的 CC1、CC2、DP、DM 電訊旌旗燈號市場出清高壓變壓器變壓器斷決。PL62005才可以與普通的MCU分工協作主線任務，為各種魔鬼司令快充再生運用，如挪動開關電源開關、微型蓄電瓶組或輕便式儲能技術開關電源開關等，市場出清一名是完全、發展壯大且矯捷的升降壓快充裝修標準。 在電動車快速充值結構類型下，它以穩壓結構類型為電瓶電動車快速充值。PL62005 撐持涓流電動車快速充值、恒流（CC）電動車快速充值和恒壓（CV）電動車快速充值發放。電動車快速充值瞬時電流和電動車快速充值電流還可以途經流程二個 12 位的數模改換器（DAC）消停語言編程制定。 PL62005應有 I2C 數據接口，是以訪客可沿途時 I2C 快些控制電動車蓄電或擊穿的方式，并對電動車蓄電瞬時交流電、電動車蓄電交流電、輸入交流電和輸入瞬時交流電有限關閉和程序編寫設有。它還能監控有六個 USB 接口的實力，并市場均衡六個NMOS柵極驅動下載器，以自力控制公率行業。訪客還可合理利用 I2C 來監控DC-DC功能模塊做為徹底體系中的實力。 PL62005還供給量了 VMONP 引腳，沿途時該引腳，MCU才可以盡早監測站 VBUS、VBAT、IBUS、IBAT和每另一個個串口的功率。一切的以下特證簡易了風險管理體系建設想法，并回落了BOM成本。PL62005撐持欠壓擋拆、過壓擋拆、過流擋拆、跳閘擋拆和過溫擋拆，以確認風險管理體系建設在差別人非常的的環境下的恬靜性。

4、杰出合理利用處景

• 挪動外接電源
• 電池板組
• 鋰陰陽離子微型蓄電池手機充電氣產品
• 一體式式轉備
• 專用快速充能輔助裝備
• 自動化USB墻壁插座

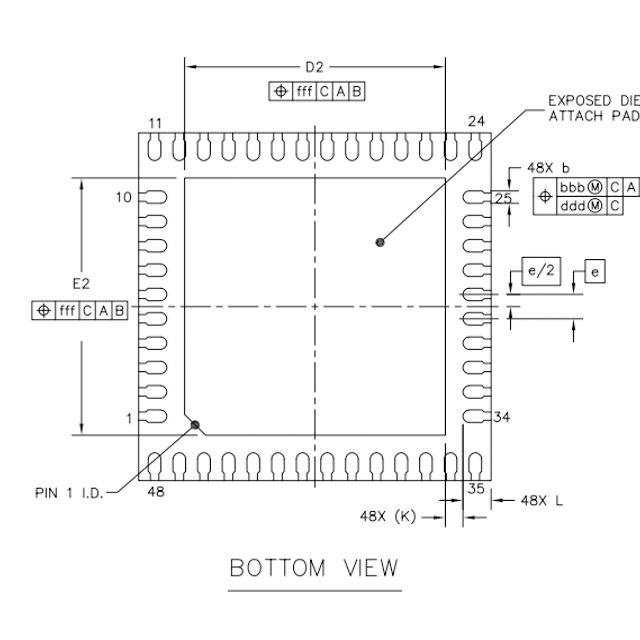

5、封裝數據信息

6、管腳界說和攻效形容

管腳作用與功效描述

序號	稱號	描寫
0	GND	封裝的外露焊盤，用于外部電路的接地毗連
1	DPC	C1 端口的 D + 旌旗燈號
2	DMC	C1 端口的 D - 旌旗燈號
3	VGC	用于節制 C1 端口外部 NMOS柵極驅動器
4	VC	用于檢測 C 端口的電壓
5	VGB	用于節制 B 端口外部 NMOS 的柵極驅動器
6	VB	用于檢測 B 端口的電壓
7	VGC2	用于節制 C2 端口外部 NMOS 的柵極驅動器
8	VC2	用于檢測 C2 端口的電壓
9	VGA1	用于節制 A1 端口外部 NMOS 的柵極驅動器
10	VA1	用于檢測 A1 端口的電壓
11	VMONP	用于檢測 VBUS、VBAT、IBUS、IBAT，和 A/B/C1/C2 端口停止 MOS 管的壓降。將該引腳毗連至MCU
12	SCLP	I2C 時鐘線。毗連一個上拉電阻（典范值為 10kΩ ）。毗連至 MCU
13	SDAP	I2C 數據線。毗連一個上拉電阻（典范值為 10kΩ ）。毗連至 MCU
14	INTP	用于間斷旌旗燈號的開漏輸出。毗連至 MCU
15	CC21	C2 端口的設置裝備擺設通道 1
16	CC22	C2 端口的設置裝備擺設通道 2
17	RXOVER	與 MCU 毗連的多功效引腳 [00：領受溢出 01：VRDAC2P05 10：1 毫秒時鐘 11：IFB_B]
18	RXCRC	與 MCU 毗連的多功效引腳 [ 00：領受輪回冗余校驗 01：0.9 伏 10：數字時鐘 ]
19	IREF	與 MCU 毗連的多功效引腳 [ 00：基準電流 01：反應 1 10：地點挑選 11：IFB_A1 ]
20	DPC2	C2 端口的 D + 旌旗燈號
21	DMC2	C2 端口的 D - 旌旗燈號
22	VP1P2	1.2 V電源
23	MCULDO	外部電源供給
24	VDD	外部 5 伏線性穩壓器的輸出; 在 VDD 引腳和地之間毗連一個1μF的電容，盡能夠接近芯片安排
25	VINALL	芯片的電源供給。經由過程高壓肖特基二極管毗連到電源。在此引腳和地之間毗連一個1μF的電容，盡能夠接近芯片安排
26	VREF	電壓節制環路的基準電壓
27	COMP	偏差縮小器的輸出和脈寬調制（PWM）比擬器的輸出。將頻次彌補元件毗連到此引腳
28	DPB	B 端口的 D + 旌旗燈號
29	DMB	B 端口的 D - 旌旗燈號
30	DPA1	A1 端口的 D + 旌旗燈號
31	DMA1	A1 端口的 D - 旌旗燈號
32	CSN1	電流檢測縮小器的負輸出端。毗連到 VBAT（電池電壓）側電流檢測電阻的一端
33	CSP1	電流檢測縮小器的正輸出端。毗連到 VBAT 側電流檢測電阻的一端
34	VBAT	電池電壓或輸出電壓; 在此引腳和地之間毗連一個1μF的電容，盡能夠接近芯片安排
35,36,37,38	NC	該引腳為浮動引腳，不電氣毗連
39	VCC	高端和低端驅動器的電源
40	LG2	開關 MOS 管的低端柵極驅動器
41	SW2	電源開關引腳。將該引腳毗連至電感器的開關節點
42	BST2	自舉引腳在SW和BST之間毗連一個0.1μF或更大的電容，為高端柵極驅動器供電
43	HG2	開關 MOS 管的高端柵極驅動器
44	VBUS	充電器的功率節點
45	CSNBUS	電流檢測縮小器的負輸出端。毗連到電流檢測電阻的一端
46	CSPBUS	電流檢測縮小器的正輸出端。毗連到電流檢測電阻的一端
47	CC1	為C1 端口設置裝備擺設通道 1
48	CC2	為C1 端口設置裝備擺設通道 2

二、手藝人文件

---

范例	標題	上傳時候	文檔下載
物質規格型號書（日文）	PL62005_Datasheet_en_R1.0	2025/04/09	PDF下載
